IFC Write-Back (Export-Review)

Beim Export eines Reviews stempelt vflow2 unsere Heizlast- und Auslegungs­entscheidungen als IFC-Property Sets (Psets) in eine abgeleitete IFC-Datei. Diese Datei kann dem Architekten zugeschickt und von dessen Tool (Solibri, Archicad, BIMcollab, Revit u.a.) gelesen werden.

Welche Felder pro Fläche tatsächlich in die IFC wandern, entscheidet der Bearbeiter im Export-Panel (#export-Hash). Dort ist pro IFC-Element-Typ gruppiert eine Baumansicht aller Werte, mit per-Zeile, per-Gruppe und globalen Toggles. Der Bulk-Button Nur Overrides setzt automatisch Haken bei Flächen, deren U-Quelle override oder iso13370 ist. Der Stamp & save-Button ruft genau den gleichen Writeback auf, den dieses Dokument beschreibt.

In der Heizlast-Tabelle selbst lebt nur noch ein einzelner Status-Dot in der Spalte → IFC (grün = mindestens ein Feld markiert, grau = nichts). Ein Klick auf den Dot navigiert zum Export-Panel. Die alten vier per-Feld-Checkboxen pro Zeile wurden entfernt — die Entscheidung gehört in die Preview, nicht in die Tabelle.

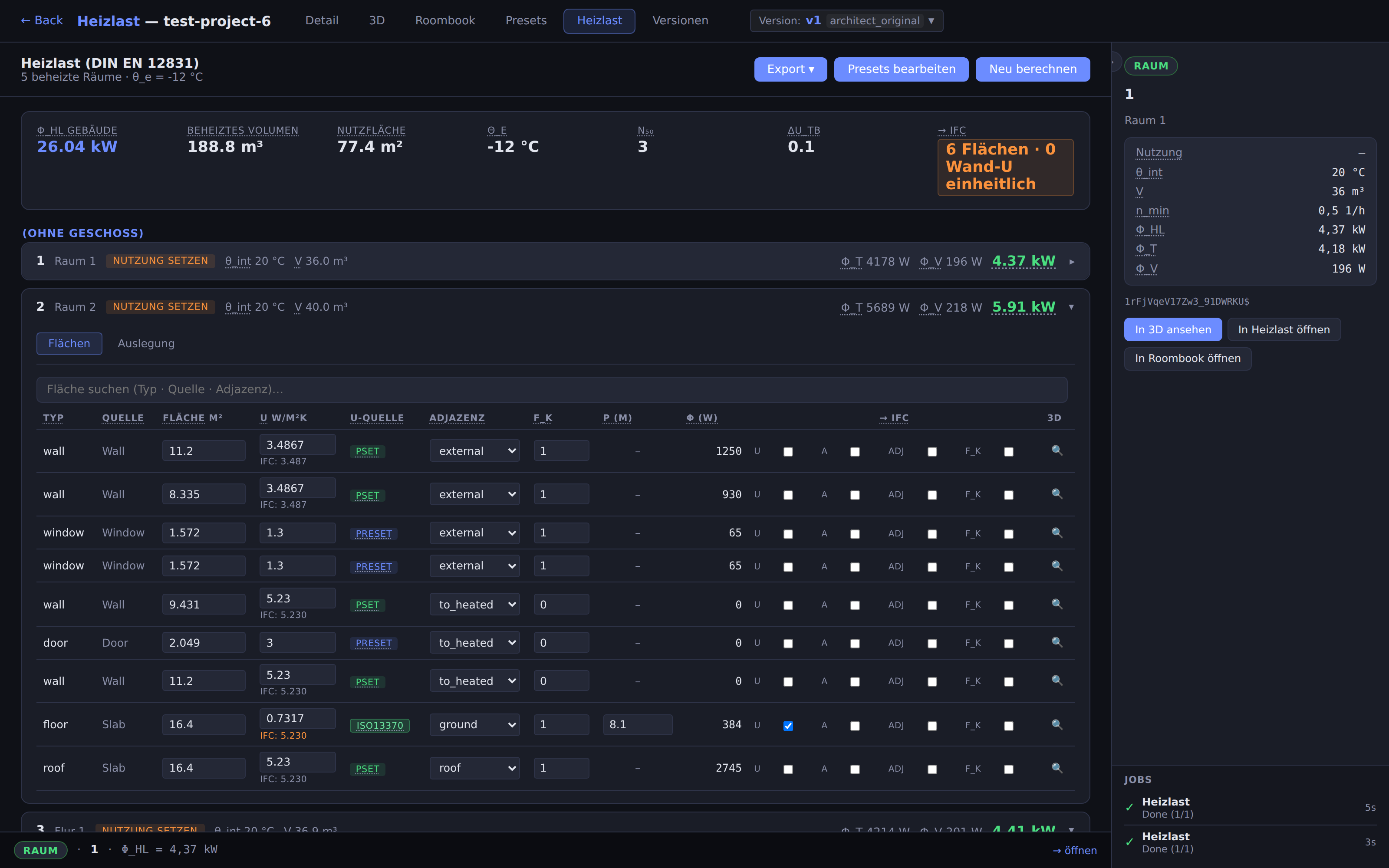

Die obere Band der Heizlast-Seite zeigt zusammengefasst, wie viele Flächen schreibbar markiert sind und wie viele Parent-Wände einen einheitlichen U-Wert tragen:

Geschriebene Psets

Pro IfcSpace (nur beheizte Räume mit Φ_HL > 0)

Pset_SpaceThermalLoad — buildingSMART-Standard:

Dies ist der wichtigste Wert für Empfänger-Tools, die den Standard lesen.

VflowPset_HeatingDesign — vendor-prefixed, enthält unsere vollständige Entscheidungsakte:

VflowPset_HeatingSurfaces — lossless per-Raum Oberflächen­record, nur dann geschrieben, wenn mindestens eine Fläche im Raum für Writeback markiert ist (→ IFC-Häkchen in der Heizlast-UI):

Jeder Array-Eintrag hat die Form:

{
  "surface_id": "<wall_gid>__face_max__<owner8>__<cm>",
  "source_element_gid": "<IfcWall/Slab/Door/Window GlobalId>",
  "source_element_type": "IfcWall",
  "surface_type": "wall",
  "u_source": "override",
  "fields": {
    "u_value": { "vflow": 0.18, "ifc": 0.35 },
    "area_m2": { "vflow": 12.3, "ifc": null },
    "adjacency": { "vflow": "to_unheated", "ifc": null },
    "fk": { "vflow": 0.5, "ifc": null }
  }
}

Nur Felder mit write_to_ifc.<field> == True erscheinen in fields. ifc ist der Extraktions-Basiswert aus der Quell-IFC (für u_value aus Pset_*Common.ThermalTransmittance, für geometrisch abgeleitete Felder null). Die surface_id bleibt über Revisionen stabil, solange die Geometrie sich nicht drastisch verschiebt — siehe StableRoomKey unten und die Anchoring-Logik in _version_fingerprints.py.

Parent-Element Pset (konservativer Standard-Writeback)

Zusätzlich stampft der Exporter Pset_*Common.ThermalTransmittance auf das übergeordnete Bauteil (IfcWall / IfcSlab / IfcDoor / IfcWindow) — nur dann, wenn jede Teil-Fläche dieses Bauteils write_to_ifc.u_value == True hat und alle effektiven U-Werte innerhalb von 1e-4 W/m²K übereinstimmen. Teilabdeckung oder Disagreement → übersprungen mit Warnung (parent_elements_u_conflict_skipped in ExportStats). Der lossless VflowPset_HeatingSurfaces-Blob trägt die Werte in jedem Fall weiter — die Daten gehen nie verloren.

Warum konservativ: eine Wand kann über ihre Länge mehrere Teil-Flächen mit unterschiedlichen U-Werten haben (z. B. eine Korridor-Wand, die drei Räume bedient). Den Standardweg-Pset in so einem Fall zu stampfen würde die anderen Teilflächen fehl-­bewerten. Wenn das Empfänger-Tool keinen VflowPset_HeatingSurfaces-Leser hat, bleibt der Original­-U-Wert auf der Wand stehen — was sauberer ist als eine falsche Vereinfachung.

ExportStats-Zähler (im export_stats der Review-Version)

Pro IfcProject (file-level)

VflowPset_ReviewMeta:

StableRoomKey: Matching-Anker für Revisionen

Revit regeneriert GlobalId beim Re-Export relativ aggressiv (10–30 % Churn pro Iteration ist plausibel). Und wenn eine Revit-Room gelöscht + neu angelegt wurde, ändert sich auch die GlobalId.

Als Rettungsanker schreibt jeder Review StableRoomKey = vfk_<8hex> als Pset-Property auf jeden beheizten Raum. Beim Upload einer Revision versucht die Migrations-Pipeline zuerst, anhand dieses Keys zu matchen. Wenn das Empfänger-Tool das Pset beim Round-Trip erhält (Solibri / Archicad / BIMcollab zuverlässig; Revit variiert nach Export-Einstellung), haben wir eine 100 %-Match-Rate.

Falls weder StableRoomKey noch GlobalId überleben (Revit-Delete-Recreate-Fall), greift die Fingerprint-basierte Zuordnung (Name + Nummer + Storey + BBox- Center) mit Konfidenz­buckets von 40–95 %. Siehe 10_version_compare.md und Plan §2 für Details.

Safety

1. Atomic Save — .ifc.tmp schreiben, dann os.replace.
2. Pre-save Round-Trip — jede geschriebene Property wird sofort via ifcopenshell.util.element.get_psets() zurückgelesen und gegen das Soll verglichen. Drift bricht den Export ab; keine Teil-Schreibvorgänge.
3. Strict Validation (Ultraplan #7) — nach dem Save läuft ifcopenshell.validate(). Fehler auf von uns geschriebenen Entitäten (tracked in touched_ids) brechen den Export ab. Fehler auf vor-existierenden Entitäten werden in pre_existing_validation_errors gesammelt und im Export-Panel-Ergebnisblock oberhalb des Download-Links angezeigt — wir blockieren den Export nicht, aber nichts ist silent.
4. Missing GlobalId — Räume ohne GID werden geloggt und übersprungen, gezählt in spaces_skipped_no_gid.

Nicht in MVP

• IfcSpaceHeater-Geometrie — nicht erzeugt; Pset-Daten auf IfcSpace sind aktuell ausreichend für Architekten-Tools.
• IfcSystem / IfcRelAssignsToControl — analog nicht modelliert.
• Heizkörper-Plazierung — keine Platzierungsberechnung.
• Email-Automation — Versand an den Architekten erfolgt manuell.

Mandatory-Disclaimer

Rückschreiben in IFC: Pset-basierte Daten (Pset_SpaceThermalLoad + VflowPset_HeatingDesign). Die tatsächliche Interpretation durch den Architekten hängt vom Empfänger-Tool ab.

Der Disclaimer lebt zusätzlich im VflowPset_ReviewMeta.Disclaimer, also auch in der IFC-Datei selbst.
